§ 测量空间连续波，脉冲调制电场强度 § 空间电场可强度、频域频谱、时域波形等形式呈现 § 测量范围高达 30KV/m § 无源探头 § 光电隔离、高安全性 § 支持多通道测试
E9101B 高量程全向电场测试系统
§ 测量空间连续波，脉冲调制电场强度
§ 空间电场可强度、频域频谱、时域波形等形式呈现
§ 测量范围高达 30KV/m
§ 无源探头
§ 光电隔离、高安全性
§ 支持多通道测试
系统应用

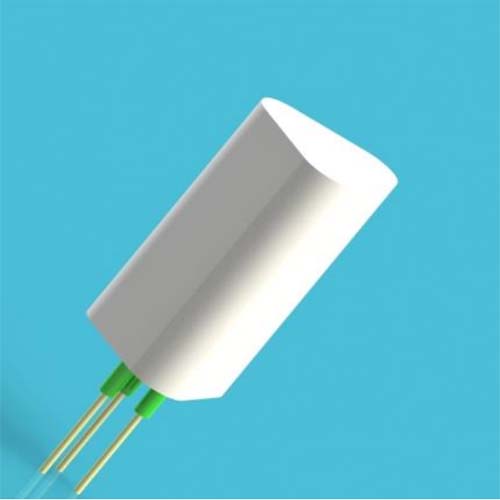

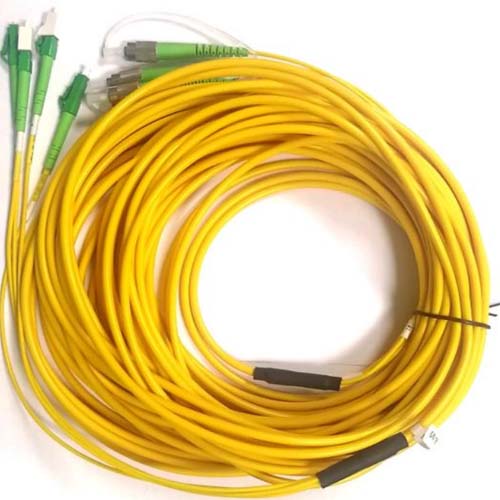

系统由主机、全向探头、连接光纤及测试软件构成。电场测试时分别将 X、Y、Z 标识的
光纤连接主机同一通道号的 X、Y、Z 端口和全向探头 X,Y,Z 接头，选择合适的仪器例如频谱 仪连接主机“RF Out”端口，电脑通过 USB 线缆连接主机。探头和主机之间的光纤距离可达 5Km 以上。测试连续波电场或脉冲调制场需要在软件上选择对应的选项，软件可显示全向 总体场强和单向场强；同时提供长时测试数据保存功能
主要参数
序号 | 名称 | 描述 |
1 | 频率范围 | 10MHz~6GHz |
2 | 测量模式 | 连续波/脉冲调制电场 |
3 | 测量范围 | 0.1V/m~30KV/m |
4 | 测量分辨率 | 0.1V/m |
5 | 全向响应 | ±3dB |
6 | 探头方向性 | 全向 |
7 | 远程控制接口 | USB |
8 | 供电 | 主机：交流 220V±10% |
9 | 工作温度 | 0 度~50 度(主机) |
10 | 工作湿度 | 5%~95% |
11 | 主机尺寸 | 45*43*325px（长*宽*高） |
