Essun_E8601A Intro_0810

基本原理介绍

功能及特点介绍

典型应用介绍

检测实验室的应用

UE研发实验室的应用

UE生产线的应用

应用层软件

1，基于Web 的GUI 控制tool ,用来做基站模拟器基本的参数设置，保存，执行，状态监控；

2，用于物理层，应用层的吞吐量测试的GUI，可以做FTP,TCP/IP ,UDP等模式灌包测试；

3，可查看所有协议层的通讯Log ，可以根据log 做协议一致性的debug

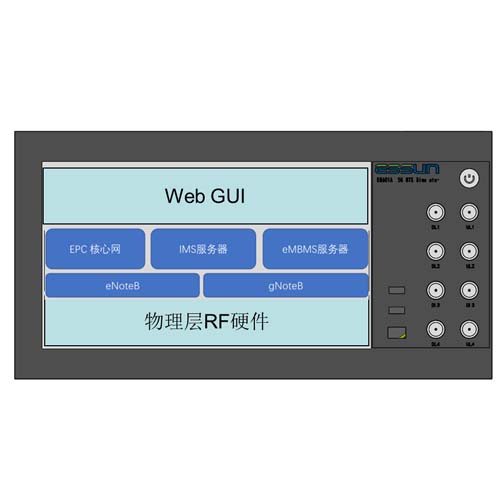

协议栈

1，模拟核心网，IMS服务器，eNB, gNB. 可同时模拟4G/5G 网络 ，协议栈符合3GPP R15标准；

2，协议栈保持灵活的升级模式，向后兼容R16 及毫米波相关功能。

物理层

1，高精密板卡式RF硬件，能灵活的扩展多小区，多CC ，多MIMO;

2，灵活的频谱仪模式选件，可以随时查看上行每个载波的功率，OBW，SEM 等。还可以在时域模式查看时隙功率。

其他：

1，8个全双工的N型端口，可以最大支持NR 4*4MIMO ,LTE 4*4MIMO ；

2，触摸式大尺寸屏幕；

功能及特点介绍-网络功能

一体机通过不同的板卡扩展5G ，4G 的核心网，IMS 服务器，eNB, gNB；

满足5G 、4G 网络同时模拟，所以支持NR TDD/FDD SA/NSA；

支持5G ，4G 多小区和多小区切换测试服务；

支持R15 版本，未来会兼容R16;

支持NB-IOT/CatM/Cat0/Cat1 等物联网模拟；

功能及特点介绍-吞吐量测试

通过UE 或PC 上下行分别做吞吐量测试

支持天线和传导2种模式的吞吐量测试；

支持NSA/SA ,最高支持到DL/UL 4*4 MIMO

支持256QAM 调制

功能及特点介绍-各层信令log 抓取

强大的信令Log 抓取功能可以很容易的抓取每一层信令Log

点击Log 行可以把最底层的消息原码解析出来；

功能及特点介绍-上下行RB灵活设置

支持上行，下行RB的起点位置以及总共的RB 个数进行配置，通讯过程中还可以通过图形化的界面查看RB的部署结果，包括不同的物理信道分配情况

功能及特点介绍-端到端测试

和真正的商用小基站使用效果一致，支持多终端同时在网和互联互通

达到端到端的测试效果

接一定量的终端达到网络测的负荷压，支持的终端数量和商用基站的理论数据一致；

功能及特点介绍-功率控制

1，支持开环和闭环功率控制，可以自动在业务模式下进行终端的功率调控；

2，支持实验室SAR/EMC测试模式，功率会自动控制到最大发射功率；

功能及特点介绍-上行测试功能

内置Tek 实时频谱仪，可对终端的上行信号进行监测：

1，频谱监测；

2，时域，频域功率监测等；

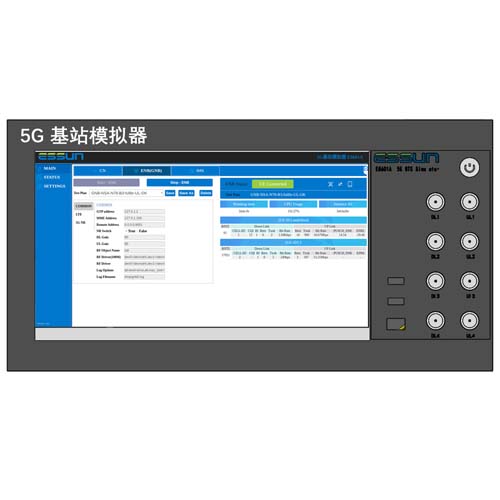

GUI外观

基于Web的GUI ，方便在任何一个PC终端上进行操作

支持6G 以内的上行信号频谱，PVT，OBW，信道功率监测

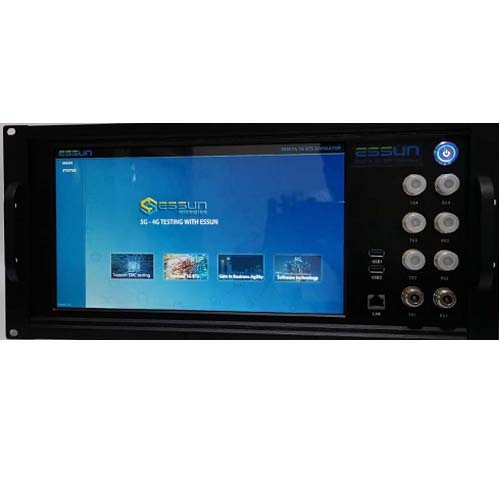

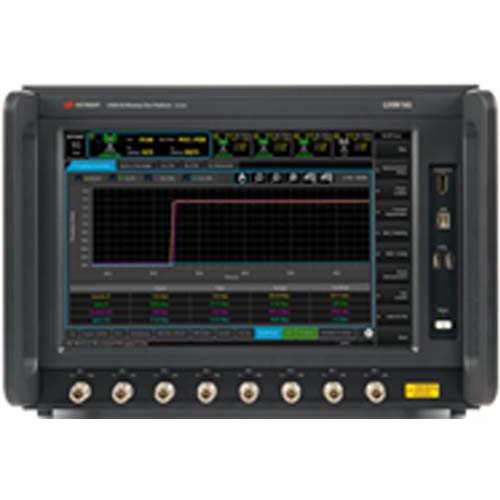

整机外观

接口丰富，预留了8个射频接口，可以扩展到NR 4*4MIMO ,LTE 4*4MIMO

E8601A特点汇总

 新一代基站模拟器E8601A能完全按照3GPP信令标准,完成5G/4G/IoT通讯终端信令模式的注册，呼叫和RRC链接建立及相关应用层功能性测试，具有如下特点：

5G NR

兼容3GPP R15,支持NSA/SA 双模，支持 FR1 TDD/FDD;

支持多种带宽选择: 5 to 100 MHz.,子载波间隔支持15, 30, 60 或 120 kHz；

支持下行最大 8x8 MIMO,支持256QAM调制；

支持所有PUCCH 和 PRACH 信道格式，支持PUSCH时隙配比；

支持物理层 PDSCH 和 PUSCH 连续传输；

支持EN-DC,支持动态 LTE/NR DRB 调配；

支持DRX；

支持 intra gNodeB 切换.

支持IPv6;

LTE-A

兼容3GPP R14;

支持TDD/FDD ,多种带宽模式，1.4M, 3M, 5M, 10M, 15M and 20 MHz.;

支持多小区部署，做到intra-band 或 inter-band 配置；

支持UE信号连续发射模式，单天线或多天线，最大可做到MIMO 4x2；

支持宽带 CQI/PMI 信息上报，支持HARQ ；

PRACH执行时间测试；

Closed-loop 模式的功率控制；

支持PAPR reduction 测试;

支持Positioning Reference Signals (PRS) ；

支持CSI-RS ；

下行支持到8CA ,支持FDD-TDD 混合CA;

下行最大支持到1024QAM，上行256QAM调制；

支持DRX，eDRX ；

支持VOLTE;

支持多个，且带宽不同的用户同时链接；

支持AES, Snow3G 和 ZUC 多种模式的鉴权测试；

支持 intra eNodeB, S1 或 X2 网络切换测试；

支持QoS ，ROHC ；

支持公共报警系统 (CMAS/ETWS)；

支持多媒体广播多播业务（MBMS）；

支持Category 0 ；

支持EN-DC ；

Cat-M

兼容3GPP R14;

支持半工或全工信道重传MPDCCH, PDSCH, PUCCH and PUSCH；

支持MPDCCH， EPDCCH ；

NB-IoT

兼容3GPP R14;

支持Single-tone 和 multi-tone；

支持子载波15 kHz 和 3.75 kHz；

多种频段部署(in-band, guard band 和standalone).

可模拟多个NB-IoT 和LTE 在同一个小区同时工作.

支持2个混合自动重传（HARQ）过程.

支持DRX；

典型应用方向

检测实验室：

1，SAR/EMC的测试场景，用E8601A完全可以取代价格昂贵的5G/4G综测仪；

终端类研发企业：

终端吞吐量测试；

应用测场景切换测试等；

在网环境可靠性测试；

非射频指标性质的其他测试场景

通讯类科研或学术机构：

1，完善的信令Log 跟踪功能可以协助检测UE的信令流程及各种应用层业务应用模拟及研究；

生产线：

终端整机的信令抽测；

自动化吞吐量测试；

E8601A在检测实验室的应用

检测实验室5G综测仪的应用

应用分析

分析：对于SAR和EMC测试，综测仪的应用仅仅用到了其信令连接功能，大大浪费了其射频测试功能。综测仪价格昂贵，可以用基站模拟器取代.

EMC 和SAR的测试情况很类似，综测仪仅仅是为了保证真实的信令连接：

1，根据测试标准设定band和信道等；

2，让DUT处于最大发射功率模式

所以针对这两个测试场景，其实需要的一台基站模拟器

商用的小基站可以吗

不能满足测试需求，原因如下：

1，没有核心网（EPC）,如果用现网，会影响运营商业务，几乎不可能；

2，即使连上后，怎么触发DUT做业务，且保证DUT处于最大发射功率工作模式；

3，没有灵活多变的测试条件设置；

我们的方案

根据实验室测试需求，我司和合作伙伴一起联合开发了协议栈版本；

我司自行研发了物理层硬件，能收发标准的5G 信号，可以完成基于3GPP标准的信令注册和呼叫及驻网流程，并通过可靠的功率控制模式，控制UE 工作到最大发射功率，完全达到EMC，SAR测试要求

总结

定位为5G 基站模拟器，符合3GPP R16标准，与综测仪形成差异性市场应用定位。

对标EMC,SAR在检测实验室的应用需求；

适合院校及科研单位关于5G 信令流程及应用层业务的研究；

适合UE研发及生产的特定场景的测试需求；

人性化GUI操作界面，物优价廉的基站模拟器，能大大节约行业测试成本，从而推动5G产业的更快发展。
