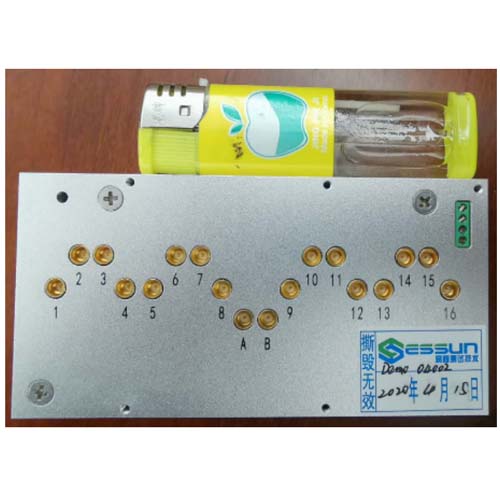

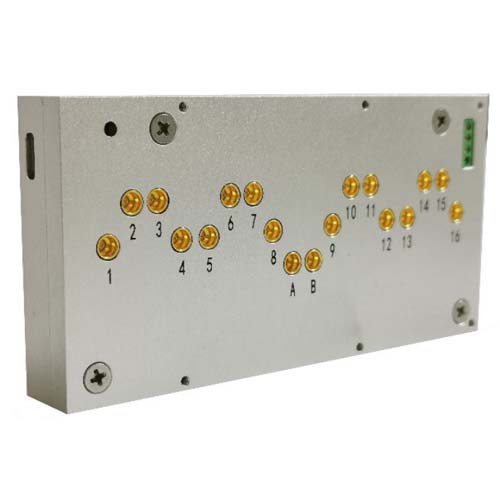

5G 射频端口适配器（5G RF Port Adapter）

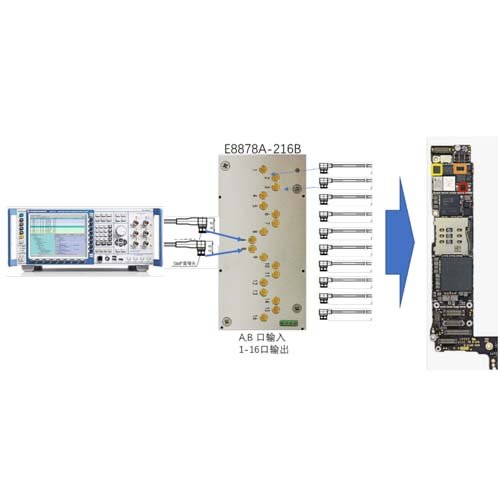

5G 终端天线剧增，在生产线，所有综测仪射频端口不足成为行业痛点。E8878A 5G 射频端口适配器应
运而生，有效扩展多路的 RF 端口，解决了一站式测试问题；适配兼容各种 5G 综测仪器，高品质的射频参数
让测试更准确；丰富的配套软件工具，缩短导入周期；
方案特点：
l 根据客户需要，可扩展 16 路或更多射频端口；
l 频率 500M-6GHz，所有无线制式全覆盖；
l 所有 RF 口 SMP 快插式设计，尺寸小，易操作；
l 通道线损＜4db，驻波典型值＜1.4；
l 兼容市面上所有无线综合测试仪；
l USB 供电并兼程控接口，兼容 RS485 控制协议，匹配 RF 口切换逻辑；
l 毫米级快速切换，切换寿命达亿次以上；
l 小尺寸，能嵌入至测试屏蔽箱内；
l 免费持续提供控制驱动库，兼容高通，MTK 芯片校准算法，Qualcomm XTT 不做任何修改，可直接使用；

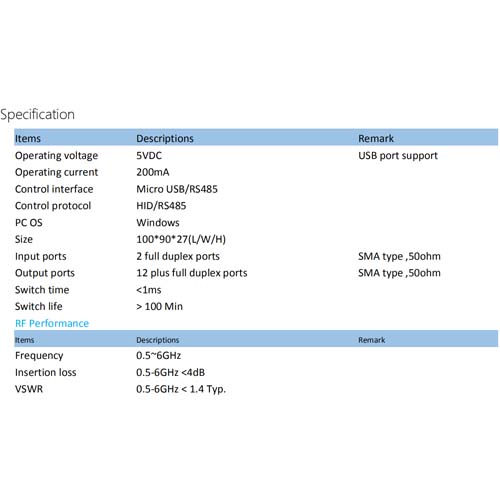

Specification
Items
Descriptions
Remark
Operating voltage 5VDC USB port support
Operating current 200mA
Control interface Micro USB/RS485
Control protocol HID/RS485
PC OS Windows
Size 100*90*27(L/W/H)
Input ports 2 full duplex ports SMA type ,50ohm
Output ports 12 plus full duplex ports SMA type ,50ohm
Switch time <1ms
Switch life > 100 Min
RF Performance
Items
Descriptions
Remark
Frequency 0.5~6GHz

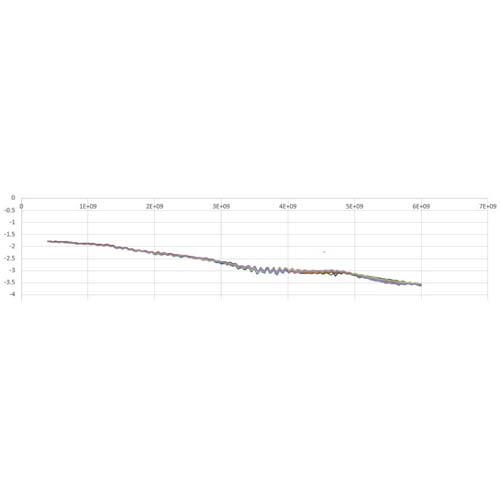

Insertion loss 0.5-6GHz <4dB

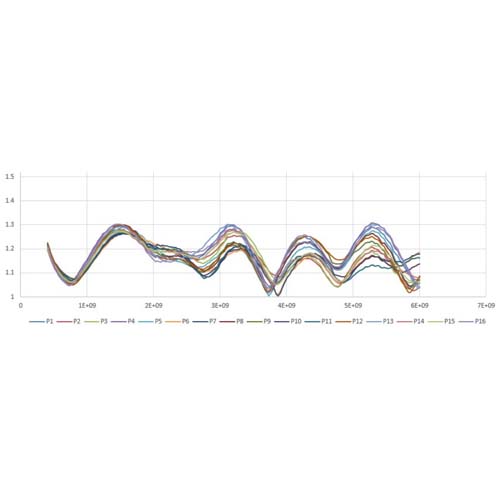

VSWR 0.5-6GHz < 1.4 Typ.
