5G终端天线剧增，在生产线，所有综测仪射频端口不足成为行业痛点。E8878A 系列 5G射频端口适配器应运而生，有效扩展多路的RF端口，解决了一站式测试问题；适配兼容各种5G 综测仪器，高品质的射频参数让测试更准确；丰富的配套软件工具，缩短导入周期

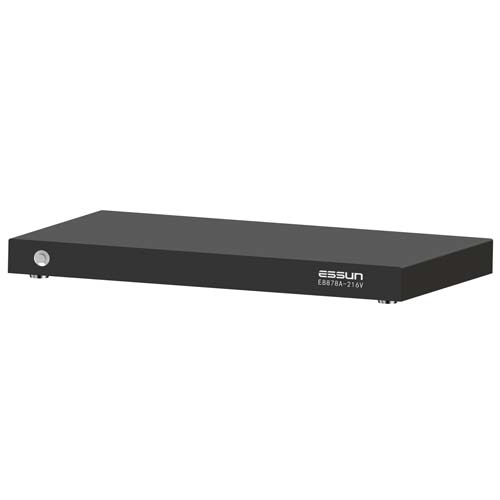

E8878A-216V Datasheet
5G终端天线剧增，在生产线，所有综测仪射频端口不足成为行业痛点。E8878A 系列 5G射频端口适配器应运而生，有效扩展多路的RF端口，解决了一站式测试问题；适配兼容各种5G 综测仪器，高品质的射频参数让测试更准确；丰富的配套软件工具，缩短导入周期；
E8878-216V 在传统射频开关的基础上定制加入了指定通道的滤波和放大功能，使得杂散的测试场景得以实现，高品质的滤波器和宽带低噪放，可以适应从2G到5G 不同频段的小信号测试。
方案特点：
根据客户需要，可扩展16路或更多射频端口；
功放的路数和制定通道可以定制；
频率500M-6GHz，所有无线制式全覆盖；
所有RF口SMA设计；
核心通道线损＜4db，驻波典型值＜1.3；
兼容市面上所有无线综合测试仪；
USB供电并兼程控接口，匹配RF口切换逻辑；
毫米级快速切换，切换寿命达亿次以上；
免费持续提供控制驱动库，兼容高通，MTK芯片校准算法，Qualcomm XTT不做任何修改，可直接使用；
配套Cable Loss 全自动校准软件，保证测试精度；
射频参数
Items | Descriptions | Remark |
Operating voltage | 5VDC(USB Ctr)+12VDC(PA) | |
Operating current | 200mA | |
Control interface | Micro USB | |
Control protocol | HID | |
PC OS | Windows | |
Working temperature | 0℃-50℃ | |
Size | 350mm*200mm*30mm(L,W,H) | |
Input ports | 2 full duplex ports | SMA type ,50ohm |
Output ports | 16 plus full duplex ports | SMA type ,50ohm |
Switch time | <1ms | |
Switch life | > 100 Min | |
Frequency | 0.5~6GHz | |
Frequency for PA port | 1.7GHz~3.8GHz,3.5GHz~6GHz | |
Insertion loss | 0.5-6GHz <4dB | |
VSWR | 0.5-6GHz < 1.3 Typ. | |
VSWR for PA Port | <=2.5@(1.7GHz~3.8GHz,3.5GHz~6GHz) | |
Gain for PA Port | ≥15dB@(1.7GHz~3.8GHz,3.5GHz~6GHz) |

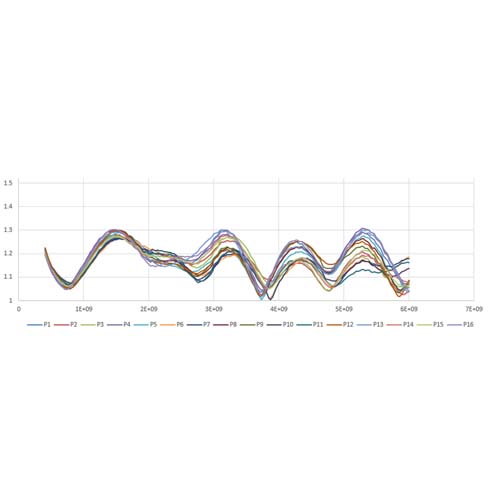

常规通道VSRW
